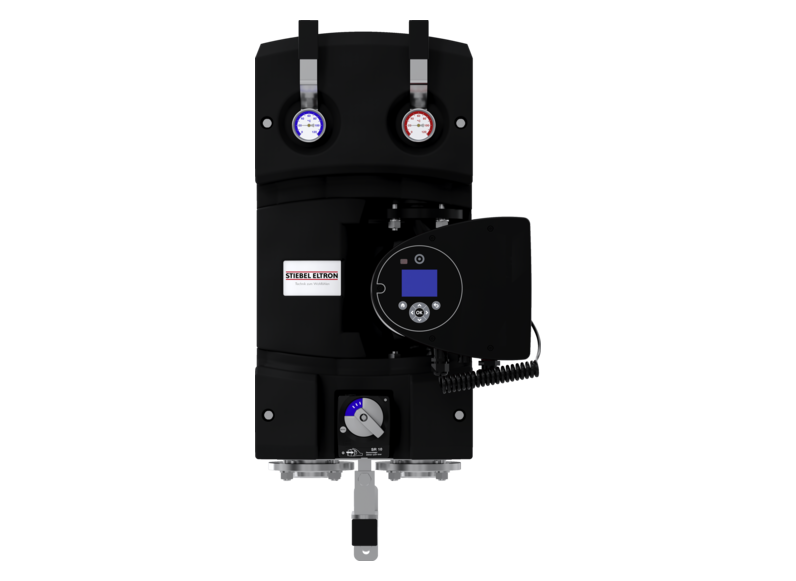

Netzpumpenmodule
PM-G 2

  • Produktdetails

    Anwendung • Das gemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. Es wird bei hohen oder schwankenden Vorlauftemperaturen eingesetzt. • Das Modul besteht aus folgenden Komponenten: Messing-Rohrstrecken, drehzahlgeregelte Hocheffizienzpumpe, Bypass mit 3-Wege-Mischer, Stellantrieb, Absperrmöglichkeiten, Thermometer im Vor- und Rücklauf, Spül- und Entleerungsvorrichtung und Schwerkraftbremse. • Das Modul ist mit einer Isolierung ausgestattet. • Eine Wandhalterung für die einfache Installation gehört zum Lieferumfang.



    Reach-Information
    Technisches Datenblatt

    Produktnummer: 202586

    Höhe: 817 mm

    Breite: 402 mm

    Tiefe: 412 mm

    Einbaulänge (Stichmaß): 603 mm

    Gewicht: 45,5 kg

    Anschluss Verbraucher: G 1½

    Anschluss: DN 40

    Max. zulässiger Druck: 0,1 MPa

    Max. Durchflussmenge: 108 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 113 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 340 kW

    Leistung bei 20 K (700 hPa): 226 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 9754 l/h

    Leistung bei 20 K (800 hPa): 207 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 8923 l/h

    Leistung bei 20 K (900 hPa): 187 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 8062 l/h

    Leistung bei 20 K (1000 hPa): 165 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 7108 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 38

    Nennspannung: 230 V

    Leistungsaufnahme P1: 17-440 W

    Frequenz: 50/60 Hz
