Netzpumpenmodule

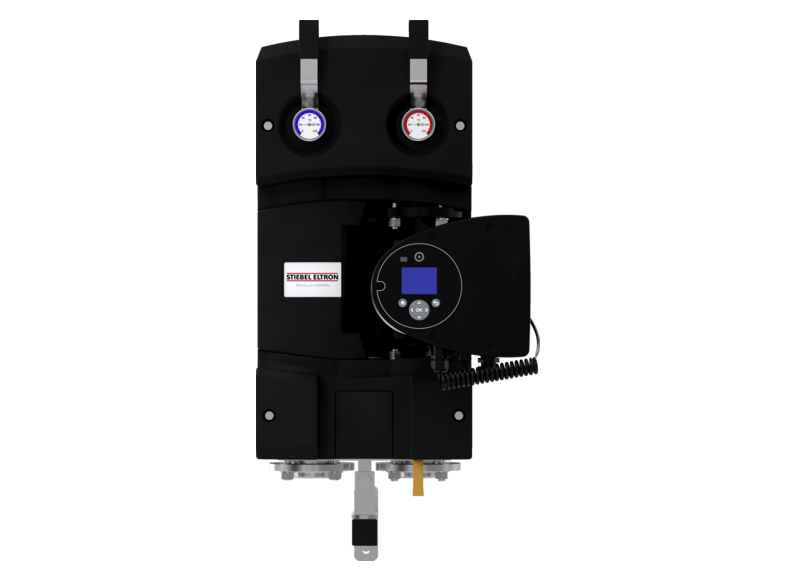

PM-U 2

    • Zentrale Wärmeversorgung mehrerer Wohnungen
    • Hochwertige Verarbeitung
    • Montagefertig inklusive Wandhalterung
    Fragen zum Produkt? Kontakt aufnehmen

    Produktdetails

    Anwendung • Das ungemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. • Das Modul besteht aus Messing-Rohrstrecken, einer drehzahlgeregelten Hocheffizienz-Pumpe, Absperrmöglichkeiten, Thermometern im Vor- und Rücklauf, einer Spül- und Entleerungsvorrichtung, einer Schwerkraftbremse und der Isolierung. • Zur einfachen Installation ist eine Wandhalterung beigelegt.



    Reach-Information
    Technisches Datenblatt

    Produktnummer: 202583

    Höhe: 817 mm

    Breite: 402 mm

    Tiefe: 412 mm

    Einbaulänge (Stichmaß): 603 mm

    Gewicht: 42,1 kg

    Anschluss Verbraucher: G 1½

    Anschluss: DN 40

    Max. zulässiger Druck: 1 MPa

    Max. Durchflussmenge: 108 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 130 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 390 kW

    Leistung bei 20 K (700 hPa): 260 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 11200 l/h

    Leistung bei 20 K (800 hPa): 251 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 10800 l/h

    Leistung bei 20 K (900 hPa): 226 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 9750 l/h

    Leistung bei 20 K (1000 hPa): 202 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 8695 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 43

    Nennspannung: 230 V

    Leistungsaufnahme P1: 17-440 W

    Frequenz: 50/60 Hz
