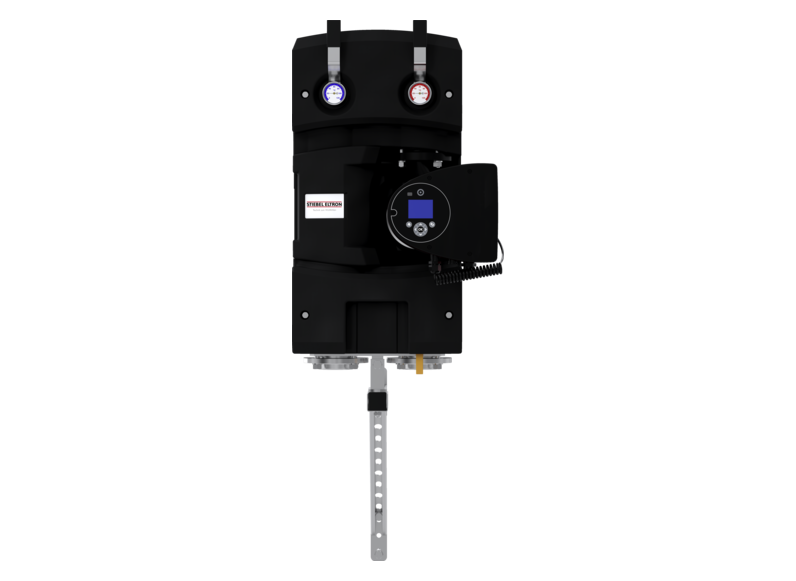

Netzpumpenmodule
PM-U 3

  • Produktdetails

    Anwendung • Das ungemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. • Das Modul besteht aus Messing-Rohrstrecken, einer drehzahlgeregelten Hocheffizienz-Pumpe, Absperrmöglichkeiten, Thermometern im Vor- und Rücklauf, einer Spül- und Entleerungsvorrichtung, einer Schwerkraftbremse und der Isolierung. • Zur einfachen Installation ist eine Wandhalterung beigelegt.



    Reach-Information
    Technisches Datenblatt

    Produktnummer: 202584

    Höhe: 1195 mm

    Breite: 432 mm

    Tiefe: 398 mm

    Einbaulänge (Stichmaß): 662 mm

    Gewicht: 49,3 kg

    Anschluss Verbraucher: G 2

    Anschluss: DN 50

    Max. zulässiger Druck: 1 MPa

    Max. Durchflussmenge: 180 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 157 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 472 kW

    Leistung bei 20 K (700 hPa): 315 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 13751 l/h

    Leistung bei 20 K (800 hPa): 279 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 12000 l/h

    Leistung bei 20 K (900 hPa): 243 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 10476 l/h

    Leistung bei 20 K (1000 hPa): 204 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 8810 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 52

    Nennspannung: 230 V

    Leistungsaufnahme P1: 20-536 W

    Frequenz: 50/60 Hz
