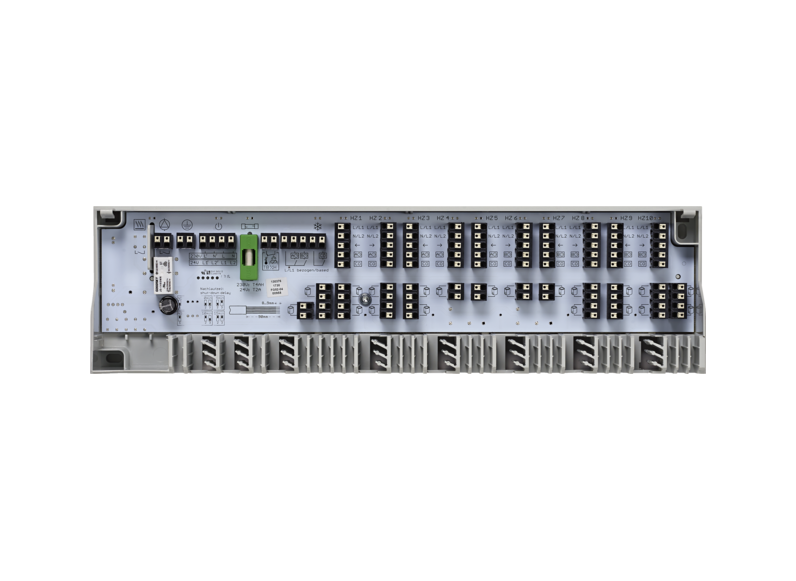

Z10-RKL2

  • Produktdetails

    Beschreibung • Die Regler-Klemmleiste eignet sich zur Verdrahtung von Stellantrieben und Raumthermostaten. • Sie verfügt über 10 Anschlusszonen und kann bis zu 18 Stellantriebe und 5 Raumthermostate aufnehmen. Über die integrierte Pumpenlogik wird die Pumpe im Bedarfsfall abgeschaltet.

    Installation • Die montagefertige Regler-Klemmleiste ist zur bauseitigen Montage innerhalb der Wohnungsstation vorgesehen. • Zur Aufnahme in die Wohnungsstation ist ein Halteblech im Heizkreisverteiler vorgesehen. Dadurch können alle notwendigen Anschlüsse hinter der Regler-Klemmleiste vorgenommen und alle Stellantriebe problemlos montiert werden.



    Technisches Datenblatt

    Produktnummer: 239035

    Höhe: 90 mm

    Breite: 326 mm

    Tiefe: 52 mm

    Gewicht: 0,45 kg

    Nennspannung: 230 V

    Frequenz: 50 Hz

    Schutzklasse: II

    Schutzart (IP): IP20

    Umgebungstemperatur: 0-50 °C

    Max. Anzahl Antriebe: 18

    Max. Anzahl Ventilantriebe pro Raumthermostat: 5

    Max. Anzahl der Raumthermostate: 10
