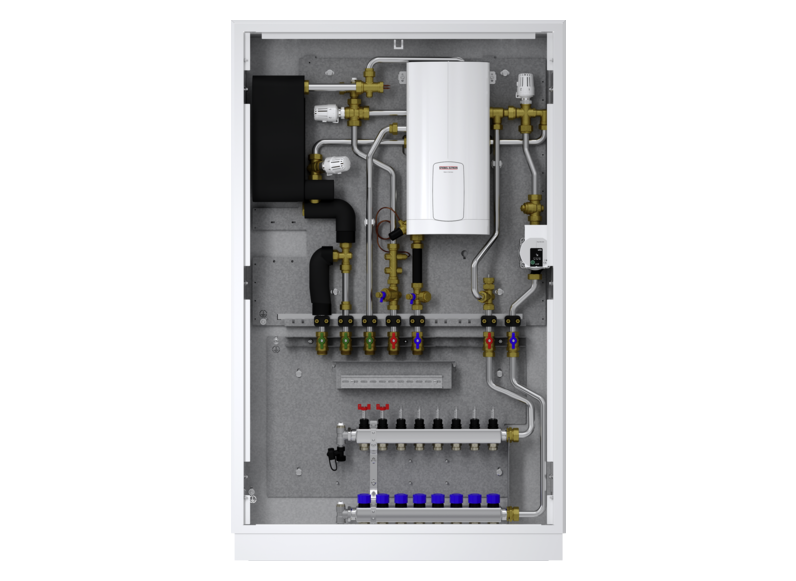

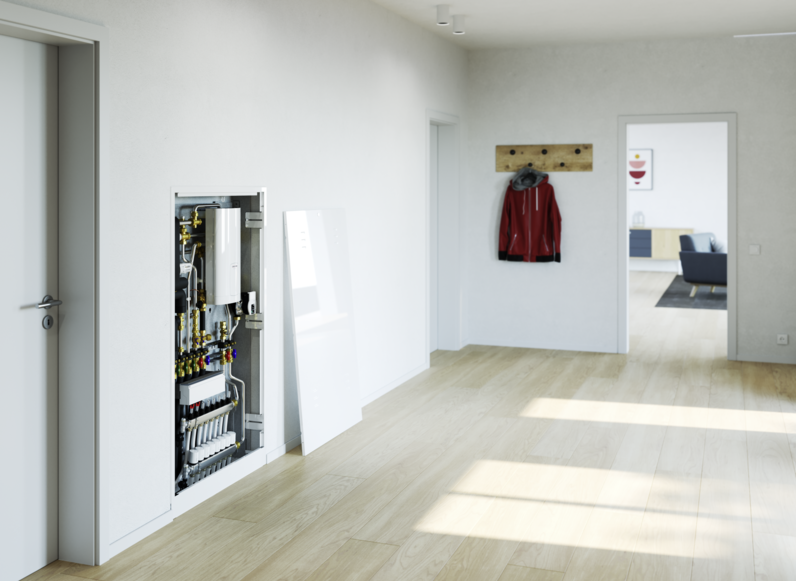

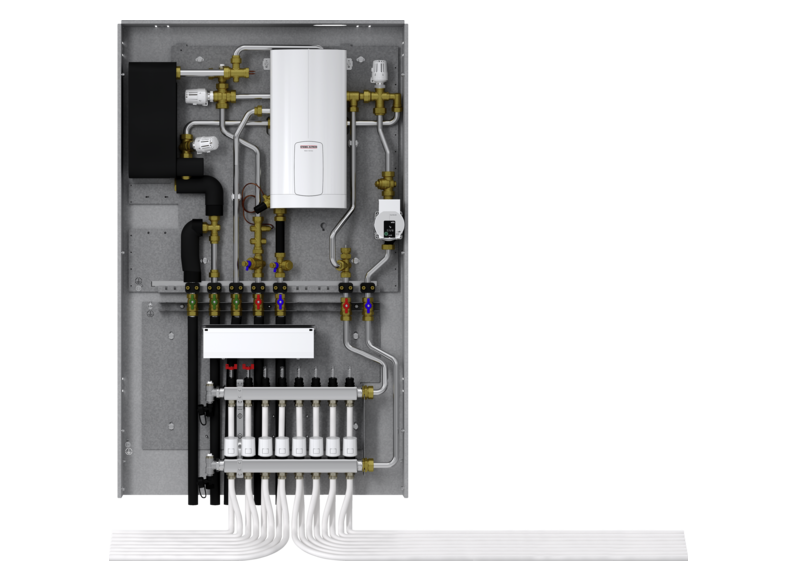

Wohnungsstation Trinkwasser und Heizung mit elektrischer Nacherwärmung
WS-DUO-T Premium

  • Produktdetails

    Diese Wohnungsstation mit elektrischer Nacherwärmung dient zur Trinkwarmwasserbereitung im hygienischen Durchflussprinzip mittels Platten-Wärmeübertrager und einem thermostatisch geregelten gemischten Heizkreis.

    Sie verbindet alle Vorteile einer dezentralen Trinkwarmwasserbereitung mit der Effizienz einer zentralen Heizungsanlage. Durch die spezielle Bauweise des thermostatischen Reglers werden hohe Druckverluste innerhalb der Station vermieden. Die Station ist speziell für den effizienten Betrieb mit Wärmepumpen in 2-Leitersystemen ausgelegt. Hierdurch ist es möglich, die Vorlauftemperatur abzusenken und somit eine effiziente Warmwasserbereitung mit hohem Komfort zu verbinden. Durch die Absenkung der Vorlauftemperatur können Wärmepumpen deutlich effizienter arbeiten. Auch Bereitschaftsverluste in den Nahwärmenetzen werden vor allem im Sommer verringert. Durch das spezielle Bypass-System, welches im Durchlauferhitzer verbaut ist, werden die Druckverluste in der Wohnungsstation drastisch reduziert.

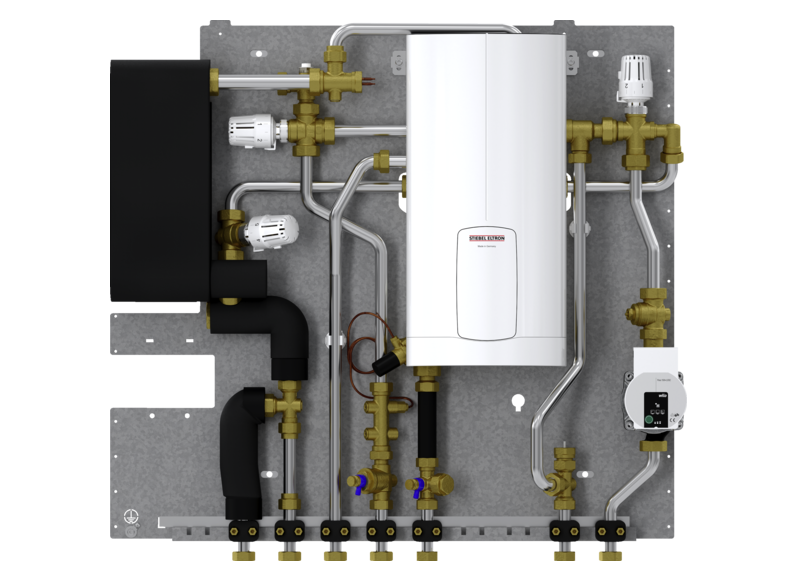

    Die Station besteht aus einem kupfergelöteten oder einem beschichteten Edelstahl-Plattenwärmeübertrager, der durch die im Lieferumfang enthaltenen Mengenbegrenzer bei Bedarf einfach und sicher auf den gewünschten Trinkwarmwasserbedarf angepasst werden kann. Der schnell reagierende thermostatische Regler für die Trinkwarmwasserbereitung sorgt für eine zuverlässige, konstante Trinkwassertemperatur. Durch den integrierten Durchlauferhitzer ist sichergestellt, dass eine voreingestellte Trinkwarmwassertemperatur nicht unterschritten wird. Falls die Trinkwarmwassertemperatur nicht ausreichen sollte, kann der Nutzer die eingestellte Temperatur des Durchlauferhitzers mittels Funkfernbedienung schrittweise auf seine Bedürfnisse hin anpassen. Dadurch ist es möglich, auch größere Trinkwarmwassermengen an den einzelnen Zapfstellen zu realisieren.



    Reach-Information
    Technisches Datenblatt

    Produktnummer: 202549

    Höhe: 761 mm

    Breite: 804 mm

    Tiefe: 180 mm

    Gewicht: 27,2 kg

    Anschluss: 3/4" AG fd

    Ausrichtung Anschlüsse: unten

    Material Plattenwärmeübertrager: Edelstahl (kupfergelötet)

    Umwälzpumpentyp: WILO Para SC 15/6-43

    Schutzart (IP): IP25

    Einsatzgrenze Leitfähigkeit: <500 μS/cm

    Max. Trinkwasser-Temperatur im Durchlauferhitzerbetrieb: 60 °C

    Max. zulässiger Betriebsdruck: 1 MPa

    Max. empfohlene Vorlauftemperatur in Kombination mit Netzpumpenmodul: 60 °C

    Leistung primärseitig: 31 kW

    Max. Volumenstrom primärseitig: 21 l/min

    Max. Druckverlust primärseitig: 750 hPa

    Leistung sekundärseitig (bei 10K): 12 kW

    Leistung trinkwasserseitig: 42 kW

    Zapfmenge bei sekundär 10/48 °C: 16,00 l/min

    Zapfmenge bei sekundär 10/38 °C: 16 l/min

    Zapfmenge bei sekundär 38/60 °C: 7 l/min

    Zapfmenge bei sekundär 38/44 °C: 16 l/min

    Leistung heizungsseitig: 12 kW

    Max. Volumenstrom sekundärseitig: 16 l/min

    Druckverlust trinkwasserseitig ohne Mengenbegrenzer: 1630 hPa

    Minimaler Differenzdruck Versorgung: 650 hPa

    Leistung trinkwasserseitig ohne Durchlauferhitzer: 31 kW

    Nennleistung Durchlauferhitzer: 11 kW

    Nennspannung Durchlauferhitzer: 400 V

    Phasen Durchlauferhitzer: 3/PE

    Frequenz Durchlauferhitzer: 50 Hz

    Absicherung Durchlauferhitzer: 16 A
